22kW 93,0% Hoog rendement Explosiebestendige Elektrische Motor YBX3 180L-4

  • 22kW 93.0% High Efficiency Explosion Proof Electric Motor YBX3 180L-4
Plaats van herkomst China
Merknaam Simo Motor
Certificering 3C, CE, GOST, CNAS,UL,QMS,EMS
Modelnummer YBX3 Asynchrone Motor In drie stadia van het reeks de Explosiebestendige Hoge rendement
Min. bestelaantal 1
Verpakking Details Stevig Houten Pakket
Levertijd 50-60 werkdagen
Betalingscondities T/T
Productdetails
Type Ybx3-180l-4 explosiebestendige Motor Kader H132-H355
Voltage 380V, 660V Nr. Van polen 2P, 4P, 6P, 8P, 10P
Teken van Explosiebestendig Exd II BT4 GB Macht 90kw
Frequentie 50Hz Norm JB/T, CEI
koeltype IC411
Hoog licht

94.1% hoog rendement Elektrische Motor

,

280M-2 Explosiebestendige Elektrische Motor

,

90KW-Hoog rendement Elektrische Motor
Laat een bericht achter
Productomschrijving

YBX3-180L-4-18.5kW-IP55-klasse FIM b3-Exd II Explosiebestendige het Hoge rendement Asynchrone Motor In drie stadia van BT4 GB



Motorparameters



Type: Ybx3-180l-4-22 kW-IP55-klasse FIM b3-Exd II Explosiebestendige het Hoge rendement Asynchrone Motor In drie stadia van BT4 GB
Geschatte Macht 22 De gesloten Stroom schatte Stroom 7.8
Geschatte Stroom 41.8 Max. Torsie schatte Torsie 2.3
Snelheid 1475 Geschatte Torsie 140
Efficiency 93.0 Rotatieinertie 0,25
Machtsfactor 0,86 Zonder commissie Lawaai 76
Gesloten Torsie/Geschatte Torsie 2.0 Gewicht 246



Technische Voordelen

Ybx3-180l-4-22 heeft kW-IP55-klasse FIM b3-Exd II Explosiebestendige het Hoge rendement Asynchrone Motor In drie stadia van BT4 GB kenmerken van 22 kW geschatte macht, 41,8 A van geschatte stroom, 1475 r/min van snelheid, 93.0% van efficiency, 0,86 Cosφ van machtsfactor. Zijn gesloten torsie geschatte torsie is 2,0 en de gesloten huidige/geschatte stroom is 7,8 A, zijn max. torsie/de geschatte torsie 2,3, schatte torsie zijn 140, is de rotatieinertie 0,25, is het zonder commissie lawaai 76 en het gewicht is 246 kg.



Deze reeks van vuurvaste motor stemt met GB/T 755 Omwentelings Elektrische Motor overeen: Classificatie en Prestaties, GB 3836.1-2010 Explosief Milieudeel 1: Algemene Vereisten, GB 3836.2-2010 Explosief Milieudeel 2: Materiaal door Explosiebestendige Huisvesting van het de Kolenmijn Explosiebestendige Lage Voltage van „D wordt beschermd“ en van MT451-2011 van de de Motorveiligheid Asynchrone de Prestaties Algemene Technische Verordeningen die In drie stadia. De vuurvaste tekens zijn: ExdMbⅠ, Exd Ⅱ AT4 GB, Exd Ⅱ BT4 GB, Exd Ⅰ Mb.



Producteigenschappen

Deze reeks van motor heeft voordelen van goede explosiebestendige prestaties, hoge betrouwbaarheid, compacte structuur, veilige en milieukenmerken, laag trilling en lawaai, gemakkelijk installatie en onderhoud, enz.



Verrichtingsvoorwaarden

De omgevingstemperatuur is -15℃~+40℃; Hoogte ≤1KM; en maandelijkse gemiddelde luchtvochtigheid ≤90% (als de temperatuur 25℃ is).



Brede Toepassing

Deze reeks van motor paste in allerlei algemene machines, zoals aandrijvingsmateriaal van compressor, waterpomp, maalmachine, kruk, vervoersmachines, enz. toe Deze reeks van motor kan in openlucht of binnen, plateauklimaat of vochtig of heet klimaat worden toegepast.



Profielvertoning

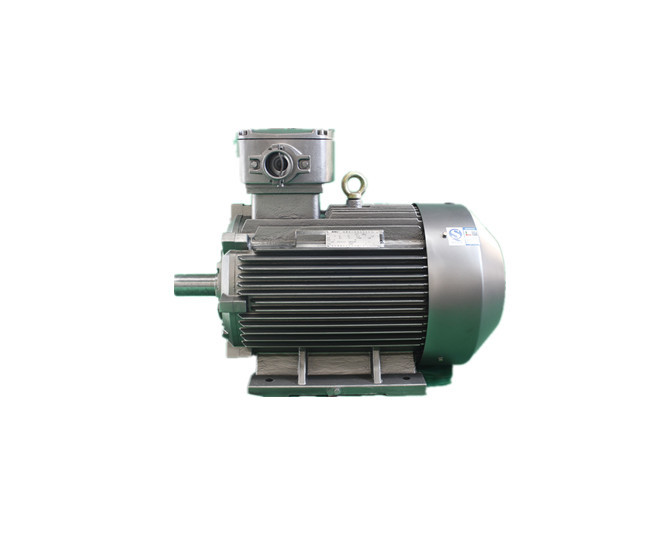

22kW 93,0% Hoog rendement Explosiebestendige Elektrische Motor YBX3 180L-4 0

Onze Voordelen

Wij zijn een ontwikkelende en verwerkende onderneming gespecialiseerd in grote en middelgrote, hoge en laag voltage, AC en gelijkstroom-motoren, synchrone motoren, hoog rendementmotoren en explosiebestendige motoren; een leverancier van het machtssysteem integreerde motor ontwerp en productie, mechanische verwerking, model productie en automatische volledige techniek. Onze producten zijn hoofdzakelijk op stroom, steenkool, aardolie, mijnbouw het onderzoeken, metallurgie, spoorwegen, vervoer, chemie, landbouw, hydraulische macht, navigatie en high-tech gebieden van toepassing, die de motor ondersteunende die fabrikant speciaal door het Ministerie van Spoorwegen wordt aangewezen zijn.



Uitgebreide de dienst

Wij stelden het de dienstconcept „Aanpassing“ overeenkomstig de daadwerkelijke behoeften van klanten in het geval van om het even welke speciale vereisten voor. u kunt speciale vereisten naar voren brengen en wij zullen een exclusieve regeling vanaf uw vereisten ontwerpen. contacteer ons van specifieke ontwerp en prijs.



Beschikbare Soorten YBX3



Type



Geschatte Macht

kW



Geschatte Stroom

A



Snelheid

r/min



Efficiency

%



Machtsfactor

Cosφ

Gesloten Torsie

Gesloten

Huidig

Max. Torsie



Geschatte torsie

N•m



Ogenblik van Inertie

kg•m2



Zonder commissie Lawaai

dB (A)



Gewicht

Kg

Geschat

Torsie

Geschat

Huidig

Geschatte Torsie
Synchrone Snelheid 3000 (r/min)
Ybx3-132s1-2 5.5 10.6 2945 89.2 0,88 2.0 8.5 2.3 18 0,02 79 80
Ybx3-132s2-2 7.5 14.4 2940 90.1 0,88 2.0 8.5 2.3 24 0,03 79 85
Ybx3-160m1-2 11 20.6 2950 91.2 0,89 2.0 8.5 2.3 35 0,06 81 170
Ybx3-160m2-2 15 27.9 2950 91.9 0,89 2.0 8.5 2.3 48 0,08 81 180
Ybx3-160l-2 18.5 34.2 2950 92.4 0,89 2.0 8.5 2.3 59 0,09 81 195
Ybx3-180m-2 22 40.5 2965 92.7 0,89 2.0 8.5 2.3 70 0,13 83 230
Ybx3-200l1-2 30 54.9 2970 93.3 0,89 2.0 8.5 2.3 96 0,22 84 300
Ybx3-200l2-2 37 67.4 2975 93.7 0,89 2.0 8.5 2.3 118 0,26 84 320
Ybx3-225m-2 45 80.8 2975 94.0 0,90 2.0 8.0 2.3 143 0,34 86 360
Ybx3-250m-2 55 98.5 2980 94.3 0,90 2.0 8.0 2.3 175 0,76 89 490
Ybx3-280s-2 75 133.7 2980 94.7 0,90 1.8 7.5 2.3 239 0,92 91 640
Ybx3-280m-2 90 159.9 2980 95.0 0,90 1.8 7.5 2.3 287 1.11 91 695
Ybx3-315s-2 110 195.1 2975 95.2 0,90 1.8 7.5 2.3 350 1.58 92 1050
Ybx3-315m-2 132 233.6 2975 95.4 0,90 1.8 7.5 2.3 420 1.78 92 1180
Ybx3-315l1-2 160 279.4 2975 95.6 0,91 1.8 7.5 2.3 509 2.04 92 1240
Ybx3-315l2-2 200 348.6 2975 95.8 0,91 1.8 7.5 2.2 637 2.33 92 1260
Ybx3-355m-2 250 435.7 2985 95.8 0,91 1.6 7.5 2.2 796 3.27 100 1815
Ybx3-355l-2 315 549.0 2985 95.8 0,91 1.6 7.5 2.2 1003 4.04 100 1975
Synchrone Snelheid 1500 (r/min)
Ybx3-132s-4 5.5 11.2 1470 89.6 0,83 2.0 7.9 2.3 35 0,06 71 90
Ybx3-132m-4 7.5 15.0 1470 90.4 0,84 2.0 7.5 2.3 48 0,07 71 100
Ybx3-160m-4 11 21.5 1475 91.4 0,85 2.2 7.7 2.3 70 0,13 73 170
Ybx3-160l-4 15 28.8 1475 92.1 0,86 2.2 7.8 2.3 96 0,17 73 190
Ybx3-180m-4 18.5 35.3 1480 92.6 0,86 2.0 7.8 2.3 118 0,23 76 225
Ybx3-180l-4 22 41.8 1480 93.0 0,86 2.0 7.8 2.3 140 0,25 76 240
Ybx3-200l-4 30 56.6 1485 93.6 0,86 2.0 7.3 2.3 191 0,45 76 315
Ybx3-225s-4 37 69.6 1485 93.9 0,86 2.0 7.4 2.3 236 0,64 78 375
Ybx3-225m-4 45 84.4 1485 94.2 0,86 2.0 7.4 2.3 287 0,74 78 400
Ybx3-250m-4 55 102.7 1485 94.6 0,86 2.2 7.4 2.3 350 1.05 79 510
Ybx3-280s-4 75 136.3 1490 95.0 0,88 2.0 6.9 2.3 478 1.75 80 680
Ybx3-280m-4 90 163.2 1490 95.2 0,88 2.0 6.9 2.3 573 2.08 80 755
Ybx3-315s-4 110 196.8 1485 95.4 0,89 2.0 7.0 2.2 700 3.33 88 1080
Ybx3-315m-4 132 235.7 1485 95.6 0,89 2.0 7.0 2.2 840 3.71 88 1200
Ybx3-315l1-4 160 285.1 1485 95.8 0,89 2.0 7.1 2.2 1019 4.31 88 1270
Ybx3-315l2-4 200 351.7 1485 96.0 0,90 2.0 7.1 2.2 1273 5.12 88 1370
Ybx3-355m-4 250 439.6 1490 96.0 0,90 2.0 7.1 2.2 1592 10.02 95 1847
Ybx3-355l-4 315 553.9 1490 96.0 0,90 2.0 7.1 2.2 2006 10.95 95 2025
Synchrone Snelheid 1000 (r/min)
Ybx3-132s-6 3 7.2 970 85.6 0,74 2.0 6.8 2.1 29 0,04 69 75
Ybx3-132m1-6 4 9.5 970 86.8 0,74 2.0 6.8 2.1 38 0,05 69 90
Ybx3-132m2-6 5.5 12.7 970 88.0 0,75 2.0 7.0 2.1 53 0,07 69 100
Ybx3-160m-6 7.5 16.2 980 89.1 0,79 2.0 7.0 2.1 72 0,14 73 170
Ybx3-160l-6 11 23.1 980 90.3 0,80 2.0 7.2 2.1 105 0,19 73 195
Ybx3-180l-6 15 30.9 985 91.2 0,81 2.0 7.3 2.1 143 0,31 73 225
Ybx3-200l1-6 18.5 37.8 985 91.7 0,81 2.0 7.3 2.1 177 0,44 73 285
Ybx3-200l2-6 22 44.8 985 92.2 0,81 2.0 7.4 2.1 210 0,55 73 300
Ybx3-225m-6 30 59.1 990 92.9 0,83 2.0 6.9 2.1 287 0,82 74 360
Ybx3-250m-6 37 71.7 990 93.3 0,84 2.0 7.1 2.1 353 1.43 76 475
Ybx3-280s-6 45 85.8 990 93.7 0,85 2.0 7.3 2.0 430 2.22 78 625
Ybx3-280m-6 55 103.3 990 94.1 0,86 2.0 7.3 2.0 525 2.68 78 705
Ybx3-315s-6 75 143.4 990 94.6 0,84 2.0 6.6 2.0 716 3.91 83 1010
Ybx3-315m-6 90 169.5 990 94.9 0,85 2.0 6.7 2.0 860 4.42 83 1120
Ybx3-315l1-6 110 206.8 990 95.1 0,85 2.0 6.7 2.0 1051 5.50 83 1215
Ybx3-315l2-6 132 244.4 990 95.4 0,86 2.0 6.8 2.0 1261 6.81 83 1330
Ybx3-355m1-6 160 295.7 990 95.6 0,86 1.8 6.8 2.0 1528 10.63 85 1735
Ybx3-355m2-6 200 364.6 990 95.8 0,87 1.8 6.8 2.0 1910 12.15 85 1890
Ybx3-355l-6 250 455.7 990 95.8 0,87 1.8 6.8 2.0 2388 15.65 85 2125
Synchrone Snelheid 7500 (r/min)
Ybx3-132s-8 2.2 5.7 710 81.9 0,71 1.8 6.7 2.0 28 0,04 64 80
Ybx3-132m-8 3 7.5 710 83.5 0,73 1.8 6.9 2.0 38 0,05 64 90
Ybx3-160m1-8 4 9.8 720 84.8 0,73 1.9 6.9 2.0 51 0,09 68 161
Ybx3-160m2-8 5.5 13.1 720 86.2 0,74 1.9 6.9 2.0 70 0,12 68 173
Ybx3-160l-8 7.5 17.4 720 87.3 0,75 1.9 6.6 2.0 96 0,17 68 202
Ybx3-180l-8 11 25.2 730 88.6 0,75 2.0 6.6 2.0 140 0,26 70 223
Ybx3-200l-8 15 33.5 730 89.6 0,76 2.0 6.8 2.0 191 0,36 70 275
Ybx3-225s-8 18.5 41.0 730 90.1 0,76 1.9 6.8 2.0 236 0,54 73 315
Ybx3-225m-8 22 47.3 730 90.6 0,78 1.9 7.0 2.0 280 0,64 73 335
Ybx3-250m-8 30 63.2 730 91.3 0,79 1.9 6.7 2.0 382 0,97 75 440
Ybx3-280s-8 37 77.5 735 91.8 0,79 1.9 6.7 2.0 471 1.61 76 600
Ybx3-280m-8 45 93.9 735 92.2 0,79 1.9 6.7 2.0 573 1.85 76 665
Ybx3-315s-8 55 111.5 740 92.5 0,81 1.8 6.8 2.0 700 3.93 82 960
Ybx3-315m-8 75 151.1 740 93.1 0,81 1.8 6.3 2.0 955 5.38 82 1140
Ybx3-315l1-8 90 178.5 740 93.4 0,82 1.8 6.4 2.0 1146 6.40 82 1215
Ybx3-315l2-8 110 217.5 740 93.7 0,82 1.8 6.4 2.0 1401 7.51 82 1295
Ybx3-355m1-8 132 260.2 740 94.0 0,82 1.8 6.4 2.0 1681 11.82 89 1705
Ybx3-355m2-8 160 314.4 740 94.3 0,82 1.8 6.4 2.0 2037 14.42 89 1845
Ybx3-355l-8 200 387.0 740 94.6 0,83 1.8 6.4 2.0 2547 18.74 89 2070
Synchrone Snelheid 600 (r/min)
Ybx3-315s-10 45 99.1 590 92.0 0,75 1.5 6.2 2.0 716 3.93 82 950
Ybx3-315m-10 55 121.1 590 92.0 0,75 1.5 6.2 2.0 875 4.78 82 1085
Ybx3-315l1-10 75 161.6 590 92.8 0,76 1.5 5.8 2.0 1194 6.40 82 1200
Ybx3-315l2-10 90 191.4 590 92.8 0,77 1.5 5.9 2.0 1433 7.51 82 1275
Ybx3-355m1-10 110 229.9 590 93.2 0,78 1.3 6.0 2.0 1751 11.84 90 1690
Ybx3-355m2-10 132 274.1 590 93.8 0,78 1.3 6.1 2.0 2101 14.44 90 1830
Ybx3-355l-10 160 332.3 590 93.8 0,78 1.3 6.1 2.0 2547 17.91 90 2015
Nota: De motorkwaliteit in de lijst wordt berekend theoretisch en afwijkt van de werkelijke waarde. Het is voor slechts verwijzing. Het daadwerkelijke gewicht van de motor wordt genomen als criterium.
