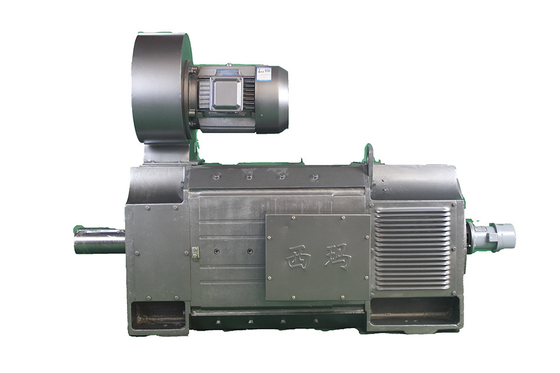

Z-355 van de de Eekhoornkooi gelijkstroom IP23 van 136KW 1A 440V de Motorh355 H1000 Kader

  • Z-355 136kW 1A 440V Squirrel Cage DC IP23 Motor H355 H1000 Frame
Plaats van herkomst China
Merknaam Simo Motor
Certificering 3C,CE,GOST,CNAS,UL,QMS,EMS
Modelnummer Z Reeksgelijkstroom Motor
Min. bestelaantal 1
Verpakking Details Stevig Houten Pakket
Levertijd 50-60 werkdagen
Betalingscondities T/T

Contact me for free samples and coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

If you have any concern, we provide 24-hour online help.

x
Productdetails
Type Z-355 gelijkstroom-Motor Kader H355~H1000
Nominale spanning 220V, 330V, 440V, 550V, 660V, 750V, enz. Beschermingsrang IP23, IP44
Macht 60kW~2800kW koeltype IC06, IC17, IC37, ICW37A86
Markeren

Z-355 IP23 Motor

,

H1000 Kaderip23 Motor

,

De Motor van de de Eekhoornkooi gelijkstroom van 136KW 1A
Laat een bericht achter
Productomschrijving

Z-355-1A-440V-136kW-IP23-klasse de Motor van FIM B3 gelijkstroom



Motorparameters



Type: Z-355-1A-440V-136kW-IP23-klasse de Motor van FIM B3 gelijkstroom
Geschatte Macht 136 Opwindingsmacht 3.5
Geschatte Stroom 351 Rationele Intertia 8
Efficiency 88 Geschatte Toruqe 1718
Max. Snelheid 1500



Technisch Voordeel

Z-355-1A-440V-136kW-IP23-klasse heeft de Motor van FIM B3 gelijkstroom kenmerken van 136 kW geschatte macht, 351 A van geschatte stroom, 88 % van efficiency. Zijn Max. snelheid is 1500 r/min, 3,5 van opwindingsmacht, 8 van rotatieintertia en 1718 van geschatte torsie.



Deze reeks van motor is pas ontwikkelde middelgrote gelijkstroom-motor sinds Z4-motor van de reeks de kleine grootte gelijkstroom, die geavanceerd ontwerp en veelhoekige lamineringsstructuur voor statorkader goedkeurt, volledig effectief gebruikend ruimte. De gehele stator en de rotor keuren solvent-free de onderdompelingsbehandeling van de verf vacuümdruk (VPI) goed, makend het winden met goede vochtbestendigheidscapaciteit en mechanische sterkte en de isolatie en heat-conducting bezit is goed. Het juk van de statormagneet, pool, ankerkern allen wordt gemaakt door de fijne platen van het siliciumstaal te bedekken.



Producteigenschappen

Deze reeks van motor heeft voordelen van hoog rendement en met geringe geluidssterkte, enz.



Verrichtingsvoorwaarden

De omgevingstemperatuur is -15℃~+40℃; Hoogte ≤1KM; en maandelijkse gemiddelde luchtvochtigheid ≤90% (als de temperatuur 25℃ is).



Brede Toepassing

Deze reeks van motor past in allerlei industriële afdelingen, zoals metallurgische industriële walserij, machine om metaal te snijden, papierfabricage, het verven en het weven, druk, hoofdzakelijk cement, plastic uitdrijvingsmachines, enz. toe



Profielvertoning

Z-355 van de de Eekhoornkooi gelijkstroom IP23 van 136KW 1A 440V de Motorh355 H1000 Kader 0

Onze Voordelen

Wij zijn een ontwikkelende en verwerkende onderneming gespecialiseerd in grote en middelgrote, hoge en laag voltage, AC en gelijkstroom-motoren, synchrone motoren, hoog rendementmotoren en explosiebestendige motoren; een leverancier van het machtssysteem integreerde motor ontwerp en productie, mechanische verwerking, model productie en automatische volledige techniek. Onze producten zijn hoofdzakelijk op stroom, steenkool, aardolie, mijnbouw het onderzoeken, metallurgie, spoorwegen, vervoer, chemie, landbouw, hydraulische macht, navigatie en high-tech gebieden van toepassing, die de motor ondersteunende die fabrikant speciaal door het Ministerie van Spoorwegen wordt aangewezen zijn.



Uitgebreide de dienst

Wij stelden het de dienstconcept „Aanpassing“ overeenkomstig de daadwerkelijke behoeften van klanten in het geval van om het even welke speciale vereisten voor. u kunt speciale vereisten naar voren brengen en wij zullen een exclusieve regeling vanaf uw vereisten ontwerpen. contacteer ons van specifieke ontwerp en prijs.



Beschikbare Soorten Z



Z355-1A
Nr. Snelheid onder de nominale spanningv.n. (r/min) Geschatte Macht
KW		 Geschatte Stroom
A		 Efficiency
(%)		 Max. Snelheid
r/min		 Opwindingsmacht
KW		 Rotatieinertie
kg.㎡		 Geschatte Torsie
N.m
220V 330V 440V 550V 660V
1 321 　 　 　 　 59 352 76.2 900 3.5 8 1755
　 522 　 　 　 94 339 84 1100 3.5 8 1720
　 　 756 　 　 136 351 88 1500 3.5 8 1718
　 　 　 914 　 164 330 90.4 1600 3.5 8 1714
　 　 　 　 1143 204 341 90.6 1700 3.5 8 1704
2 441 　 　 　 　 79 449 80 1000 3.5 8 1711
　 772 　 　 　 137 480 86.5 1500 3.5 8 1695
　 　 937 　 　 165 416 90.2 1600 3.5 8 1682
　 　 　 1278 　 225 450 91 1700 3.5 8 1681
　 　 　 　 1455 255 422 91.5 1700 3.5 8 1674
3 637 　 　 　 　 115 622 84 1100 3.8 8.4 1724
　 933 　 　 　 165 568 88 1600 3.8 8.4 1689
　 　 1269 　 　 225 562 91 1700 3.8 8.4 1693
4 800 　 　 　 　 137 716 87 1500 3.8 8.6 1635
　 1118 　 　 　 190 647 89 1700 3.8 8.6 1623
　 　 1510 　 　 255 645 89.8 1700 3.8 8.6 1613
5 925 　 　 　 　 165 852 88 1600 3.8 8.6 1704
　 1448 　 　 　 255 849 91 1700 3.8 8.6 1682
Z355-2A
Nr. Snelheid onder de nominale spanningv.n. (r/min) Geschatte Macht
KW		 Geschatte Stroom
A		 Efficiency
(%)		 Max. Snelheid
r/min		 Opwindingsmacht
KW		 Rotatieinertie
kg.㎡		 Geschatte Torsie
N.m
220V 330V 440V 550V 660V
1 238 　 　 　 　 57 349 74.2 600 4.3 9.5 2287
　 387 　 　 　 92 340 82 1100 4.3 9.5 2270
　 　 560 　 　 134 354 86 1500 4.3 9.5 2285
　 　 　 677 　 162 333 88.4 1600 4.3 9.5 2285
　 　 　 　 847 202 340 89.9 1700 4.3 9.5 2278
2 327 　 　 　 　 77 449 78 850 4.3 9.5 2249
　 572 　 　 　 135 483 84.7 1300 4.3 9.5 2254
　 　 694 　 　 163 420 88.2 1500 4.3 9.5 2243
　 　 　 947 　 223 450 90 1600 4.3 9.5 2249
　 　 　 　 1078 253 420 91.3 1700 4.3 9.5 2241
3 472 　 　 　 　 113 421 82 1200 4.5 9.8 2286
　 691 　 　 　 163 599 82.4 1400 4.5 9.8 2253
　 　 940 　 　 223 578 87.7 1600 4.5 9.8 2266
　 　 　 1183 　 283 571 90.1 1700 4.5 9.8 2285
　 　 　 　 1344 318 526 91.6 1700 4.5 9.8 2260
4 593 　 　 　 　 135 719 85.3 1400 4.5 9.8 2174
　 828 　 　 　 188 637 89.4 1600 4.5 9.8 2168
　 　 1121 　 　 253 630 91.3 1700 4.5 9.8 2155
　 　 　 1404 　 318 626 92.3 1700 4.5 9.8 2163
　 　 　 　 1585 358 583 93 1700 4.5 9.8 2157
5 685 　 　 　 　 163 848 87.4 1500 4.5 10.5 2272
　 1073 　 　 　 253 844 90.8 1600 4.5 10.5 2252
　 　 1350 　 　 318 783 92.3 1700 4.5 10.5 2250
　 　 　 1587 　 374 730 93.1 1700 4.5 10.5 2250
Z355-3A
Nr. Snelheid onder de nominale spanningv.n. (r/min) Geschatte Macht
KW		 Geschatte Stroom
A		 Efficiency
(%)		 Max. Snelheid
r/min		 Opwindingsmacht
KW		 Rotatieinertie
kg.㎡		 Geschatte Torsie
N.m
220V 330V 440V 550V 660V
1 184 　 　 　 　 55 329 71.5 600 4.7 11 2856
　 307 　 　 　 90 326 80.4 1000 4.7 11 2801
　 　 453 　 　 132 344 84.6 1500 4.7 11 2784
　 　 　 558 　 160 323 87.8 1500 4.7 11 2739
　 　 　 　 709 200 331 89.9 1500 4.7 11 2695
2 248 　 　 　 　 75 421 77.2 800 4.7 11 2889
　 443 　 　 　 132 457 85 1500 4.7 11 2847
　 　 550 　 　 160 405 87.7 1500 4.7 11 2779
　 　 　 772 　 220 437 89.8 1500 4.7 11 2722
　 　 　 　 898 250 409 91.1 1500 4.7 11 2660
3 382 　 　 　 　 110 590 82 1200 4.7 11.3 2751
　 568 　 　 　 160 543 87.1 1500 4.7 11.3 2691
　 　 805 　 　 220 545 90.2 1500 4.7 11.3 2611
　 　 　 1057 　 280 549 91.5 1500 4.7 11.3 2531
　 　 　 　 1235 315 510 92.4 1500 4.7 11.3 2437
4 456 　 　 　 　 132 689 84.6 1500 4.7 12 2765
　 658 　 　 　 185 617 88.9 1500 4.7 12 2686
　 　 922 　 　 250 614 91 1500 4.7 12 2590
　 　 　 1214 　 315 614 92.1 1500 4.7 12 2479
　 　 　 　 1442 355 571 93.1 1500 4.7 12 2352
5 557 　 　 　 　 160 813 87.2 1500 4.7 12 2744
　 913 　 　 　 250 821 90.7 1500 4.7 12 2616
　 　 1219 　 　 315 764 92.5 1500 4.7 12 2469
　 　 　 1540 　 371 716 93.1 1540 4.7 12 2301
Z355-4A
Nr. Snelheid onder de nominale spanningv.n. (r/min) Geschatte Macht
KW		 Geschatte Stroom
A		 Efficiency
(%)		 Max. Snelheid
r/min		 Opwindingsmacht
KW		 Rotatieinertie
kg.㎡		 Geschatte Torsie
N.m
220V 330V 440V 550V 660V
1 148 　 　 　 　 55 340 68.8 600 5.5 13.1 3550
　 246 　 　 　 90 332 78.5 800 5.5 13.1 3495
　 　 363 　 　 132 348 83.5 1200 5.5 13.1 3474
　 　 　 447 　 160 327 86.4 1500 5.5 13.1 3420
　 　 　 　 568 200 335 88.4 1500 5.5 13.1 3364
2 196 　 　 　 　 75 432 74.6 800 5.5 13.1 3656
　 354 　 　 　 132 466 83 1200 5.5 13.1 3562
　 　 436 　 　 160 410 86.1 1500 5.5 13.1 3506
　 　 　 556 　 200 401 88.6 1500 5.5 13.1 3437
　 　 　 　 710 250 411 90.3 1500 5.5 13.1 3364
3 305 　 　 　 　 110 604 79.7 1000 5.5 13.2 3446
　 453 　 　 　 160 549 85.8 1500 5.5 13.2 3384
　 　 641 　 　 220 549 89.1 1500 5.5 13.2 3279
　 　 　 838 　 280 550 91.1 1500 5.5 13.2 3192
　 　 　 　 974 315 511 92 1500 5.5 13.2 3090
4 365 　 　 　 　 132 700 82.9 1200 5.5 13.7 3455
　 526 　 　 　 185 624 87.6 1500 5.5 13.7 3360
　 　 734 　 　 250 619 90.1 1500 5.5 13.7 3254
　 　 　 961 　 315 614 91.9 1500 5.5 13.7 3131
　 　 　 　 1137 355 574 92.5 1500 5.5 13.7 2983
5 443 　 　 　 　 160 824 85.8 1500 5.5 13.7 3451
　 724 　 　 　 250 824 90.1 1500 5.5 13.7 3299
　 　 961 　 　 315 769 91.7 1500 5.5 13.7 3131
　 　 　 1220 　 375 727 92.6 1500 5.5 13.7 2936
　 　 　 　 1478 425 681 93.4 1500 5.5 13.7 2747
Z355-5A
Nr. Snelheid onder de nominale spanningv.n. (r/min) Geschatte Macht
KW		 Geschatte Stroom
A		 Efficiency
(%)		 Max. Snelheid
r/min		 Opwindingsmacht
KW		 Rotatieinertie
kg.㎡		 Geschatte Torsie
N.m
220V 330V 440V 550V 660V
1 122 　 　 　 　 55 379 65.9 400 6.2 15.6 4305
　 198 　 　 　 90 356 76.6 600 6.2 15.6 4341
　 　 287 　 　 132 368 81.5 900 6.2 15.6 4392
　 　 　 349 　 160 341 85.3 1200 6.2 15.6 4378
　 　 　 　 428 200 347 87.3 1300 6.2 15.6 4463
2 165 　 　 　 　 75 480 71 550 6.2 15.6 4341
　 287 　 　 　 132 500 80 900 6.2 15.6 4392
　 　 350 　 　 160 433 83.9 1200 6.2 15.6 4366
　 　 　 442 　 200 419 86.8 1300 6.2 15.6 4321
　 　 　 　 551 250 425 89.1 1500 6.2 15.6 4333
3 235 　 　 　 　 110 649 77.1 900 6.2 15.6 4470
　 347 　 　 　 160 577 84.1 1100 6.2 15.6 4404
　 　 474 　 　 220 570 87.7 1500 6.2 15.6 4433
　 　 　 600 　 280 567 89.8 1500 6.2 15.6 4457
　 　 　 　 678 315 523 91.2 1600 6.2 15.6 4437
4 291 　 　 　 　 132 736 81.5 700 6.2 15.8 4332
　 408 　 　 　 185 641 87.5 1100 6.2 15.8 4330
　 　 550 　 　 250 638 89.1 1400 6.2 15.8 4341
　 　 　 696 　 315 626 91.5 1500 6.2 15.8 4322
　 　 　 　 792 355 581 92.6 1600 6.2 15.8 4335
5 349 　 　 　 　 160 863 84.3 900 6.2 16.1 4378
　 544 　 　 　 250 852 88.9 1300 6.2 16.1 4389
　 　 675 　 　 315 786 91.1 1500 6.2 16.1 4457
　 　 　 815 　 375 738 92.4 1700 6.2 16.1 4394
　 　 　 　 920 425 690 93.3 1700 6.2 16.1 4412
Z355-6A
Nr. Snelheid onder de nominale spanningv.n. (r/min) Geschatte Macht
KW		 Geschatte Stroom
A		 Efficiency
(%)		 Max. Snelheid
r/min		 Opwindingsmacht
KW		 Rotatieinertie
kg.㎡		 Geschatte Torsie
N.m
220V 330V 440V 550V 660V
1 98 　 　 　 　 55 379 66 400 7 18.6 5360
　 159 　 　 　 90 356 76.6 500 7 18.6 5406
　 　 231 　 　 132 368 81.5 700 7 18.6 5457
　 　 　 281 　 160 345 84.3 900 7 18.6 5438
　 　 　 　 345 200 351 86.3 1050 7 18.6 5536
2 133 　 　 　 　 75 476 71.6 400 7 18.7 5385
　 231 　 　 　 132 494 80.9 700 7 18.7 5457
　 　 283 　 　 160 432 84.2 900 7 18.7 5399
　 　 　 356 　 200 420 86.6 1050 7 18.7 5365
　 　 　 　 444 250 429 88.3 1200 7 18.7 5377
3 189 　 　 　 　 110 645 77.5 500 7.1 18.7 5558
　 280 　 　 　 160 579 83.7 850 7 18.7 5457
　 　 382 　 　 220 570 87.1 1100 7 18.7 5500
　 　 　 484 　 280 571 89.1 1400 7 18.7 5525
　 　 　 　 547 315 530 90 1500 7 18.7 5500
4 234 　 　 　 　 132 742 80.8 700 7.1 18.8 5387
　 329 　 　 　 185 655 85.6 900 7.1 18.8 5370
　 　 444 　 　 250 645 88.1 1200 7.1 18.8 5377
　 　 　 561 　 315 637 89.9 1500 7.1 18.8 5362
　 　 　 　 639 355 594 90.5 1500 7.1 18.8 5306
5 281 　 　 　 　 160 868 83.8 850 7.1 19 5438
　 429 　 　 　 250 860 88.1 1000 7.1 19 5565
　 　 544 　 　 315 798 89.7 1500 7.1 19 5530
　 　 　 657 　 375 753 90.5 1500 7.1 19 5451
　 　 　 　 742 425 705 91.3 1500 7.1 19 5470
Z400-1A
Nr. Snelheid onder de nominale spanningv.n. (r/min) Geschatte Macht
KW		 Geschatte Stroom
A		 Efficiency
(%)		 Max. Snelheid
r/min		 Opwindingsmacht
KW		 Rotatieinertie
kg.㎡		 Geschatte Torsie
N.m
220V 330V 440V 550V 660V
1 170 　 　 　 　 57 350 73.9 600 5 17.6 3202
　 280 　 　 　 95 352 81.9 900 5 17.6 3240
　 　 395 　 　 135 357 85.9 1200 5 17.6 3264
　 　 　 546 　 187 385 88.4 1500 5 17.6 3271
　 　 　 　 655 222 373 90.1 1600 5 17.6 3237
2 217 　 　 　 　 77 452 77.5 600 5 17.8 3389
　 319 　 　 　 112 402 84.5 950 5 17.8 3353
　 　 455 　 　 162 419 87.8 1350 5 17.8 3400
　 　 　 574 　 202 409 89.9 1500 5 17.8 3361
　 　 　 　 721 252 418 91.3 1600 5 17.8 3338
3 244 　 　 　 　 92 513 81.5 900 5 18.1 3601
　 404 　 　 　 152 529 87.1 1200 5 18.1 3593
　 　 542 　 　 202 511 89.8 1500 5 18.1 3559
　 　 　 688 　 257 511 91.4 1550 5 18.1 3567
　 　 　 　 848 317 520 92.4 1600 5 18.1 3570
4 387 　 　 　 　 132 703 85.4 1100 5 19 3257
　 585 　 　 　 202 683 89.6 1500 5 19 3298
　 　 820 　 　 282 670 91.6 1600 5 19 3284
　 　 　 977 　 337 661 92.7 1600 5 19 3294
　 　 　 　 1177 402 651 93.5 1600 5 19 3262
5 545 　 　 　 　 162 843 87.3 1250 5 19 3356
　 811 　 　 　 252 841 90.8 1400 5 19 3319
　 　 1090 　 　 337 829 92.4 1600 5 19 3349
　 　 　 1290 　 402 783 93.4 1600 5 19 3315
　 　 　 　 1615 477 770 93.9 1600 5 19 3325
6 545 　 　 　 　 202 1031 89.1 1500 5 19 3540
　 811 　 　 　 302 996 91.9 1600 5 19 3556
　 　 1090 　 　 402 981 93.1 1600 5 19 3522
　 　 　 1291 　 478 927 93.8 1600 5 19 3536
　 　 　 　 1615 562 908 93.8 1600 5 19 3323
Z400-2A
Nr. Snelheid onder de nominale spanningv.n. (r/min) Geschatte Macht
KW		 Geschatte Stroom
A		 Efficiency
(%)		 Max. Snelheid
r/min		 Opwindingsmacht
KW		 Rotatieinertie
kg.㎡		 Geschatte Torsie
N.m
220V 330V 440V 550V 660V
1 126 　 　 　 　 55 355 65.5 500 6 20.2 4170
　 205 　 　 　 90 342 75.9 800 6 20.2 4194
　 　 304 　 　 132 356 81.5 1000 6 20.2 4148
　 　 　 429 　 185 382 85.7 1200 6 20.2 4120
　 　 　 　 514 220 371 87.9 1500 6 20.2 4089
2 164 　 　 　 　 75 457 70.6 500 6 20.2 4369
　 244 　 　 　 110 404 79.3 1000 6 20.2 4307
　 　 359 　 　 160 420 84.1 1200 6 20.2 4258
　 　 　 454 　 200 399 86.7 1500 6 20.2 4209
　 　 　 　 573 250 418 88.9 1500 6 20.2 4168
3 203 　 　 　 　 90 516 75.4 800 6 20.9 4236
　 341 　 　 　 150 530 83.1 1200 6 20.9 4203
　 　 460 　 　 200 513 86.5 1500 6 20.9 4154
　 　 　 596 　 255 512 88.8 1500 6 20.9 4088
　 　 　 　 746 315 518 90.6 1500 6 20.9 4034
4 305 　 　 　 　 132 715 81 1000 6 20.9 4135
　 469 　 　 　 200 683 86.6 1500 6 20.9 4074
　 　 666 　 　 280 697 89.7 1500 6 20.9 4017
　 　 　 813 　 335 658 91.2 1500 6 20.9 3937
　 　 　 　 993 400 650 92.1 1500 6 20.9 3848
5 363 　 　 　 　 160 843 83.7 1200 6 21.3 4211
　 579 　 　 　 250 836 88.8 1500 6 21.3 4125
　 　 796 　 　 335 823 91.1 1500 6 21.3 4021
　 　 　 976 　 400 783 91.7 1500 6 21.3 3915
　 　 　 　 1193 475 766 93 1500 6 21.3 3804
6 468 　 　 　 　 200 1028 86.2 1500 6 21.3 4083
　 724 　 　 　 300 994 89.9 1500 6 21.3 3959
　 　 999 　 　 400 975 92 1500 6 21.3 3825
　 　 　 1237 　 475 921 92.7 1500 6 21.3 3669
　 　 　 　 1534 560 899 93.5 1534 6 21.3 3488
Z400-3A
Nr. Snelheid onder de nominale spanningv.n. (r/min) Geschatte Macht
KW		 Geschatte Stroom
A		 Efficiency
(%)		 Max. Snelheid
r/min		 Opwindingsmacht
KW		 Rotatieinertie
kg.㎡		 Geschatte Torsie
N.m
220V 330V 440V 550V 660V
1 97 　 　 　 　 55 375 61.9 350 6.7 23.9 5417
　 162 　 　 　 90 351 73.6 600 6.7 23.9 5308
　 　 239 　 　 132 362 79.7 800 6.7 23.9 5277
　 　 　 336 　 185 384 85.1 1000 6.7 23.9 5260
　 　 　 　 402 220 376 86.5 1200 6.7 23.9 5229
2 130 　 　 　 　 75 469 68.4 500 6.7 23.9 5512
　 192 　 　 　 110 412 77.2 600 6.7 23.9 5474
　 　 282 　 　 160 425 82.7 1000 6.7 23.9 5421
　 　 　 355 　 200 414 85.5 1200 6.7 23.9 5383
　 　 　 　 449 250 421 87.9 1500 6.7 23.9 5320
3 160 　 　 　 　 90 530 73.2 600 6.7 24.5 5374
　 271 　 　 　 150 537 81.7 1000 6.7 24.5 5288
　 　 364 　 　 200 517 85.5 1200 6.7 24.5 5250
　 　 　 462 　 250 505 88 1500 6.7 24.5 5170
　 　 　 　 592 315 522 89.9 1500 6.7 24.5 5084
4 239 　 　 　 　 132 725 79.6 800 6.7 24.5 5277
　 367 　 　 　 200 689 85.5 1200 6.7 24.5 5207
　 　 522 　 　 280 702 88.8 1500 6.7 24.5 5125
　 　 　 636 　 335 662 90.4 1500 6.7 24.5 5032
　 　 　 　 774 400 652 91.6 1500 6.7 24.5 4937
5 286 　 　 　 　 160 854 82.3 1000 6.7 25.1 5345
　 453 　 　 　 250 845 87.6 1500 6.7 25.1 5273
　 　 622 　 　 335 824 90.8 1500 6.7 25.1 5146
　 　 　 760 　 400 783 91.5 1500 6.7 25.1 5028
　 　 　 　 908 475 767 92.7 1500 6.7 25.1 4998
6 371 　 　 　 　 200 1037 85.2 1200 6.7 25.1 2150
　 573 　 　 　 300 997 89.4 1500 6.7 25.1 5002
　 　 789 　 　 400 977 91.7 1500 6.7 25.1 4856
　 　 　 972 　 475 921 92.6 1500 6.7 25.1 4669
　 　 　 　 1199 560 898 93.5 1500 6.7 25.1 4462
Z400-4A
Nr. Snelheid onder de nominale spanningv.n. (r/min) Geschatte Macht
KW		 Geschatte Stroom
A		 Efficiency
(%)		 Max. Snelheid
r/min		 Opwindingsmacht
KW		 Rotatieinertie
kg.㎡		 Geschatte Torsie
N.m
220V 330V 440V 550V 660V
1 64 　 　 　 　 45 319 57.7 300 8 28.1 6718
　 129 　 　 　 90 363 70.7 500 8 28.1 6666
　 　 191 　 　 132 369 77.7 600 8 28.1 6603
　 　 　 232 　 160 343 81.5 800 8 28.1 6589
　 　 　 　 294 200 348 84.4 1000 8 28.1 6500
2 105 　 　 　 　 75 496 64.3 300 8 28.1 6825
　 155 　 　 　 110 422 75 500 8 28.1 6780
　 　 227 　 　 160 432 81 800 8 28.1 6734
　 　 　 286 　 200 417 84.4 1000 8 28.1 6681
　 　 　 　 360 250 425 86.8 1200 8 28.1 6635
3 129 　 　 　 　 90 544 70.8 500 8 29.6 6666
　 292 　 　 　 150 546 79.9 700 8 29.6 6635
　 　 417 　 　 200 521 84.5 1000 8 29.6 6544
　 　 　 508 　 250 498 87.2 1200 8 29.6 6438
　 　 　 　 617 300 500 88.9 1500 8 29.6 6370
4 192 　 　 　 　 132 740 77.5 500 8 29.6 6569
　 292 　 　 　 200 698 84.1 1000 8 29.6 6544
　 　 417 　 　 280 709 87.7 1200 8 29.6 6415
　 　 　 508 　 335 665 89.8 1500 8 29.6 6301
　 　 　 　 617 400 654 91.1 1500 8 29.6 6194
5 214 　 　 　 　 150 814 80.3 800 8 29.8 6697
　 363 　 　 　 250 850 86.8 1200 8 29.8 6580
　 　 467 　 　 315 786 89.1 1500 8 29.8 6445
　 　 　 607 　 400 784 91.2 1500 8 29.8 6296
　 　 　 　 738 475 768 92.4 1500 8 29.8 6149
6 297 　 　 　 　 200 1049 83.9 1000 8 29.8 6434
　 457 　 　 　 300 1002 88.7 1500 8 29.8 6272
　 　 626 　 　 400 980 91.2 1500 8 29.8 6105
　 　 　 771 　 475 923 92.2 1500 8 29.8 5886
　 　 　 　 946 560 899 93.2 1500 8 29.8 5656
Z400-5A
Nr. Snelheid onder de nominale spanningv.n. (r/min) Geschatte Macht
KW		 Geschatte Stroom
A		 Efficiency
(%)		 Max. Snelheid
r/min		 Opwindingsmacht
KW		 Rotatieinertie
kg.㎡		 Geschatte Torsie
N.m
220V 330V 440V 550V 660V
1 54 　 　 　 　 43 317 61.6 200 8 35 7605
　 103 　 　 　 86 357 73.1 400 8 35 7974
　 　 156 　 　 128 365 79.6 500 8 35 7836
　 　 　 193 　 158 344 83.5 700 8 35 7818
　 　 　 　 236 197 348 85.8 900 8 35 7972
2 84 　 　 　 　 72 491 66.6 250 8 35 8186
　 125 　 　 　 108 424 77.2 500 8 35 8251
　 　 184 　 　 158 435 82.5 700 8 35 8200
　 　 　 227 　 197 418 85.7 800 8 35 8288
　 　 　 　 288 247 426 87.9 1000 8 35 8190
3 95 　 　 　 　 86 537 72.8 400 8.2 36.1 8645
　 162 　 　 　 147 547 81.4 600 8.2 36.1 8666
　 　 216 　 　 197 522 85.7 800 8.2 36.1 8710
　 　 　 273 　 248 511 88.2 1000 8.2 36.1 8675
　 　 　 　 326 297 500 89.9 1200 8.2 36.1 8700
4 154 　 　 　 　 130 751 78.7 500 8.2 37 8062
　 233 　 　 　 197 699 85.4 700 8.2 37 8074
　 　 320 　 　 277 710 88.7 1000 8.2 37 8267
　 　 　 390 　 332 666 90.6 1200 8.2 37 9130
　 　 　 　 474 397 655 91.9 1500 8.2 37 7999
5 169 　 　 　 　 147 815 82 500 8.5 37 8307
　 286 　 　 　 248 880 85.4 850 8.5 37 8281
　 　 365 　 　 312 786 90.2 1100 8.5 37 8162
　 　 　 448 　 397 786 91.8 1300 8.5 37 8463
　 　 　 　 542 472 774 92.4 1400 8.5 37 8317
6 217 　 　 　 　 198 1060 84.9 600 8.5 37 8714
　 324 　 　 　 297 1007 89.4 1000 8.5 37 8754
　 　 433 　 　 397 985 91.6 1200 8.5 37 8756
　 　 　 514 　 472 924 92.9 1200 8.5 37 8770
　 　 　 　 607 558 902 93.7 1200 8.5 37 8780
Z400-6A
Nr. Snelheid onder de nominale spanningv.n. (r/min) Geschatte Macht
KW		 Geschatte Stroom
A		 Efficiency
(%)		 Max. Snelheid
r/min		 Opwindingsmacht
KW		 Rotatieinertie
kg.㎡		 Geschatte Torsie
N.m
220V 330V 440V 550V 660V
1 42 　 　 　 　 40 303 60 150 8.5 42 9095
　 80 　 　 　 83 359 70.1 350 8.5 42 9908
　 　 121 　 　 125 366 77.6 400 8.5 42 9866
　 　 　 150 　 155 346 81.5 450 8.5 42 9868
　 　 　 　 183 195 353 83.8 500 8.5 42 10176
2 56 　 　 　 　 70 493 64.6 200 8.5 42 11938
　 97 　 　 　 105 423 75.2 350 8.5 42 10338
　 　 143 　 　 155 438 80.5 400 8.5 42 10351
　 　 　 176 　 195 424 83.7 500 8.5 42 10581
　 　 　 　 223 245 432 85.9 650 8.5 42 10492
3 74 　 　 　 　 84 539 70.8 300 8.7 43 10840
　 126 　 　 　 145 549 80 400 8.7 43 10990
　 　 167 　 　 195 529 83.7 450 8.7 43 11151
　 　 　 211 　 245 517 86.2 600 8.7 43 11089
　 　 　 　 253 295 508 87.9 750 8.7 43 11135
4 119 　 　 　 　 125 741 76.7 350 8.7 43 10032
　 180 　 　 　 195 708 83.4 600 8.7 43 10346
　 　 248 　 　 275 721 86.7 750 8.7 43 10590
　 　 　 302 　 330 677 88.6 900 8.7 43 10435
　 　 　 　 367 395 665 90 1000 8.7 43 10279
5 131 　 　 　 　 145 824 80 400 9 43.5 10571
　 222 　 　 　 245 890 83.4 650 9 43.5 10539
　 　 283 　 　 310 796 88.5 900 9 43.5 10461
　 　 　 347 　 395 800 89.8 1000 9 43.5 10871
　 　 　 　 420 470 788 90.4 1200 9 43.5 10687
6 168 　 　 　 　 195 1069 82.9 450 9 43.5 11085
　 251 　 　 　 295 1023 87.4 750 9 43.5 11224
　 　 345 　 　 406 1025 90 1000 9 43.5 11239
　 　 　 436 　 515 1030 90.9 1100 9 43.5 11280
　 　 　 　 534 629 1039 91.7 1300 9 43.5 11249
Z450-1A
Nr. Snelheid onder de nominale spanningv.n. (r/min) Geschatte Macht
KW		 Geschatte Stroom
A		 Efficiency
(%)		 Max. Snelheid
r/min		 Opwindingsmacht
KW		 Rotatieinertie
kg.㎡		 Geschatte Torsie
N.m
220V 330V 440V 550V 660V
1 173 　 　 　 　 90 525 74.3 600 5.8 41.8 4970
　 311 　 　 　 160 571 82.5 1000 5.8 41.8 4915
　 　 431 　 　 220 566 86.4 1200 5.8 41.8 4877
　 　 　 557 　 280 564 88.7 1500 5.8 41.8 4803
　 　 　 　 676 335 554 90.3 1500 5.8 41.8 4735
2 229 　 　 　 　 120 669 78.5 1500 5.8 41.8 5006
　 356 　 　 　 185 644 84.8 700 5.8 41.8 4965
　 　 487 　 　 250 633 88 1000 5.8 41.8 4905
　 　 　 664 　 335 665 90.2 1500 5.8 41.8 4820
　 　 　 　 806 400 654 91.5 1500 5.8 41.8 4741
3 287 　 　 　 　 150 805 82.1 1500 5.8 37.3 4993
　 485 　 　 　 250 848 87.6 1000 5.8 37.3 4925
　 　 623 　 　 315 785 89.8 1500 5.8 37.3 4831
　 　 　 750 　 400 784 91.6 1500 5.8 37.3 5096
　 　 　 　 986 475 769 92.6 1500 5.8 37.3 4603
4 432 　 　 　 　 220 1138 85.9 1500 5.8 37.3 4865
　 674 　 　 　 335 1112 89.9 1500 5.8 37.3 4749
　 　 879 　 　 425 1042 91.6 1500 5.8 37.3 4619
　 　 　 1132 　 530 1028 92.8 1500 5.8 37.3 4473
　 　 　 　 1395 630 1013 93.5 1500 5.8 37.3 4315
5 489 　 　 　 　 250 1275 87.4 1500 5.8 39.2 4884
　 807 　 　 　 400 1313 91.1 1500 5.8 39.2 4736
　 　 1049 　 　 500 1219 92.3 1500 5.8 39.2 4554
　 　 　 1320 　 600 1161 93.1 1500 5.8 39.2 4343
6 626 　 　 　 　 315 1578 89.3 1500 5.8 39.2 4808
　 990 　 　 　 475 1546 92.1 1500 5.8 39.2 4584
　 　 1328 　 　 600 1454 93 1500 5.8 39.2 4317
Z450-2A
Nr. Snelheid onder de nominale spanningv.n. (r/min) Geschatte Macht
KW		 Geschatte Stroom
A		 Efficiency
(%)		 Max. Snelheid
r/min		 Opwindingsmacht
KW		 Rotatieinertie
kg.㎡		 Geschatte Torsie
N.m
220V 330V 440V 550V 660V
1 137 　 　 　 　 90 535 72.4 500 6.7 39.2 6277
　 246 　 　 　 160 518 90.2 800 6.7 39.2 6214
　 　 340 　 　 220 570 85.4 1000 6.7 39.2 6182
　 　 　 439 　 280 567 87.9 1500 6.7 39.2 6094
　 　 　 　 531 335 555 89.8 1500 6.7 39.2 6028
2 178 　 　 　 　 110 624 76.4 600 6.7 39.2 6293
　 283 　 　 　 185 651 83.6 1000 6.7 39.2 6246
　 　 385 　 　 250 637 87.2 1200 6.7 39.2 6204
　 　 　 524 　 335 668 89.6 1500 6.7 39.2 6108
　 　 　 　 637 400 656 91 1500 6.7 39.2 6000
3 227 　 　 　 　 150 814 80.8 800 6.7 42.6 6313
　 359 　 　 　 235 803 86.5 1200 6.7 42.6 6254
　 　 590 　 　 322 804 89.4 1000 6.7 42.6 5214
　 　 　 636 　 400 787 91.1 1500 6.7 42.6 6009
　 　 　 　 750 450 730 92.2 1500 6.7 42.6 5733
4 341 　 　 　 　 220 1149 84.8 1200 6.7 42.6 6164
　 530 　 　 　 335 1118 89.2 1500 6.7 42.6 6039
　 　 692 　 　 425 1044 91.2 1500 6.7 42.6 5868
　 　 　 888 　 530 1030 92.5 1500 6.7 42.6 5702
　 　 　 　 1093 630 1011 93.5 1500 6.7 42.6 5507
5 386 　 　 　 　 250 1279 86.8 1200 6.7 44.2 6188
　 635 　 　 　 400 1316 90.7 1500 6.7 44.2 6018
　 　 825 　 　 500 1219 92.1 1500 6.7 44.2 5790
　 　 　 1083 　 630 1216 93.3 1500 6.7 44.2 5558
6 493 　 　 　 　 315 1582 88.8 1500 6.7 44.2 6105
　 775 　 　 　 475 1549 91.7 1500 6.7 44.2 5856
　 　 1036 　 　 600 1450 93.1 1500 6.7 44.2 5533
Z450-3A
Nr. Snelheid onder de nominale spanningv.n. (r/min) Geschatte Macht
KW		 Geschatte Stroom
A		 Efficiency
(%)		 Max. Snelheid
r/min		 Opwindingsmacht
KW		 Rotatieinertie
kg.㎡		 Geschatte Torsie
N.m
220V 330V 440V 550V 660V
1 110 　 　 　 　 90 558 69.6 350 6.5 47.9 7817
　 185 　 　 　 150 555 79.1 600 6.5 47.9 7747
　 　 274 　 　 220 581 84 800 6.5 47.9 7671
　 　 　 353 　 280 574 86.9 1000 6.5 47.9 7579
　 　 　 　 402 315 528 88.8 1200 6.5 47.9 7487
2 133 　 　 　 　 110 645 74.1 500 6.5 47.9 7902
　 227 　 　 　 185 663 82.2 800 6.5 47.9 7787
　 　 310 　 　 250 646 86.1 1000 6.5 47.9 7705
　 　 　 396 　 315 636 88.5 1200 6.5 47.9 7600
　 　 　 　 497 375 620 90.2 1500 6.5 47.9 7209
3 183 　 　 　 　 150 832 79.1 600 6.5 49.2 7831
　 309 　 　 　 250 867 85.5 800 6.5 49.2 7730
　 　 395 　 　 315 794 88.6 1200 6.5 49.2 7619
　 　 　 512 　 400 793 90.4 1500 6.5 49.2 7464
　 　 　 　 593 467 761 91.8 1500 6.5 49.2 7524
4 251 　 　 　 　 200 1061 83.4 800 6.5 49.2 7613
　 402 　 　 　 315 1062 88.3 1500 6.5 49.2 7487
　 　 554 　 　 425 1049 90.8 1500 6.5 49.2 7330
　 　 　 711 　 530 1033 92.3 1500 6.5 49.2 7122
　 　 　 　 871 630 1012 93.4 1500 6.5 49.2 6911
5 311 　 　 　 　 250 1298 85.6 1000 6.5 51.6 1680
　 478 　 　 　 375 1246 89.8 1500 6.5 51.6 7496
　 　 660 　 　 500 1223 91.8 1500 6.5 51.6 7238
　 　 　 863 　 630 1218 93.2 1500 6.5 51.6 6975
6 397 　 　 　 　 315 1598 88 1200 6.5 51.6 7581
　 622 　 　 　 475 1556 91.4 1500 6.5 51.6 7296
　 　 828 　 　 600 1454 92.9 1500 6.5 51.6 6923
Z450-4A
Nr. Snelheid onder de nominale spanningv.n. (r/min) Geschatte Macht
KW		 Geschatte Stroom
A		 Efficiency
(%)		 Max. Snelheid
r/min		 Opwindingsmacht
KW		 Rotatieinertie
kg.㎡		 Geschatte Torsie
N.m
220V 330V 440V 550V 660V
1 90 　 　 　 　 90 580 66.7 300 7.3 56.9 9555
　 142 　 　 　 150 569 77 500 7.3 56.9 10093
　 　 201 　 　 220 536 82.2 700 7.3 56.9 10458
　 　 　 283 　 280 581 85.5 800 7.3 56.9 9453
　 　 　 　 322 315 535 87.5 1000 7.3 56.9 9347
2 107 　 　 　 　 110 665 71.6 350 7.3 56.9 9822
　 183 　 　 　 185 672 80.8 600 7.3 56.9 9659
　 　 249 　 　 250 652 85 800 7.3 56.9 9593
　 　 　 317 　 315 641 87.6 1000 7.3 56.9 9494
　 　 　 　 383 375 625 89.4 1200 7.3 56.9 9355
3 147 　 　 　 　 150 855 76.8 500 7.3 59 9750
　 219 　 　 　 220 773 83.9 800 7.3 59 9598
　 　 318 　 　 315 802 87.5 1000 7.3 59 9464
　 　 　 384 　 375 749 89.5 1200 7.3 59 9331
　 　 　 　 497 475 777 91.3 1500 7.3 59 9132
4 201 　 　 　 　 200 1080 81.7 600 7.3 59 9507
　 321 　 　 　 315 1071 87.3 1000 7.3 59 9376
　 　 443 　 　 425 1055 90.1 1500 7.3 59 9166
　 　 　 567 　 530 1037 91.8 1500 7.3 59 8931
　 　 　 　 692 630 1016 93 1500 7.3 59 8698
5 250 　 　 　 　 250 1313 84.4 800 7.3 61.2 9555
　 382 　 　 　 375 1258 88.8 1200 7.3 61.2 9379
　 　 526 　 　 500 1230 91.2 1500 7.3 61.2 9082
　 　 　 686 　 630 1223 92.7 1550 7.3 61.2 8775
6 317 　 　 　 　 315 1609 87.2 1000 7.3 61.2 9494
　 498 　 　 　 475 1560 91 1500 7.3 61.2 9113
　 　 657 　 　 600 1458 92.5 1500 7.3 61.2 8726
Tevreden om ons voor meer soorten z-reeks te contacteren.
Markeringen:

Z4 100-1 gelijkstroom-Motoren

900RPM Asynchrone Motor in drie stadia

2.2KW Asynchrone Motor in drie stadia
