Explosiebestendig de Motorenh355 H560 Kader van YBX2 3551-2 IMB3 HV

  • YBX2 3551-2 IMB3 HV Explosion Proof Motors H355 H560 Frame
Plaats van herkomst China
Merknaam Simo Motor
Certificering 3C, CE, GOST, CNAS, UL, QMS,EMS
Modelnummer YBX2 Asynchrone Motor In drie stadia van het reekshv de Explosiebestendige Hoge rendement
Min. bestelaantal 1
Verpakking Details Stevig Houten Pakket
Levertijd 50-60 werkdagen
Betalingscondities T/T
Productdetails
Type De Explosiebestendige Asynchrone Motor van YBX2 3551-2 HV Kader H355-H560
Voltage 6kV, 10kV Nr. Van polen 2P, 4P, 6P, 8P, 10P
Efficiencyrang GB30254 rang 2 Teken van Explosiebestendig Exd II B T4 GB
Macht 185KW Frequentie 50Hz, de Veranderlijke controle van de frequentiesnelheid
koeltype IC411, IC416 Opzettend Type IM B3, IM B35, IM V15, ENZ.
Hoog licht

De elektrische motoren van IMB3 HV

,

H560 Kader Explosiebestendige Motoren

,

3551-2 explosiebestendige Motoren
Laat een bericht achter
Productomschrijving

YBX2-3551-2-185-IP55-klasse FIM b3-Exd II Explosiebestendige het Hoge rendement Asynchrone Motor In drie stadia van BT4 GB HV



Motor Paramaters



Type: YBX2-3551-2-185-IP55-klasse FIM b3-Exd II Explosiebestendige het Hoge rendement Asynchrone Motor In drie stadia van BT4 GB HV
Geschatte Macht 185 Gesloten Huidige/Geschatte Stroom 7.0
Geschatte Stroom 22.8 Max. Torsie/Geschatte Torsie 2.0
Snelheid 2985 Rotatieinertie 3
Efficiency 93.0 Onload Rotatieinertie 12
Machtsfactor 0,84 Gewicht 2085
Gesloten Torsie/Geschatte Torsie 0,7



Technische Voordelen

YBX2 kan de explosiebestendige asynchrone motor in drie stadia van de reekshoogspanning de explosiebestendige asynchrone motor in drie stadia YB560~710-van de reeks (IC511-buis koelstructuur) hoogspanning vervangen. En het explosiebestendige teken is ExdBT4Ⅱ GB, die Exd Ⅱ AT1Gb, Exd Ⅱ AT2 GB, Exd Ⅱ AT3 GB, Exd Ⅱ AT4 GB, Exd Ⅱ BT1Gb, Exd Ⅱ BT2 GB en Exd Ⅱ BT3 GB kan vervangen.





YBX2-3551-2-185-IP55-klasse heeft FIM b3-Exd II Explosiebestendige het Hoge rendement Asynchrone Motor In drie stadia van BT4 GB HV kenmerken van 185kW geschatte macht, 22.8A van geschatte stroom, 2985 r/min van snelheid, 93,0% van efficiency, 0,84 Cos. φ van machtsfactor. En zijn gesloten geschatte torsie toprque is 0,7, is de gesloten huidige geschatte stroom 7,0, is Max. torsie geschatte torsie 2,0, is de rotatieinertie 3, onload is de rotatieinertie 12 en het gewicht is 2085.



Producteigenschappen

Deze reeks van motor heeft voordelen, zoals uitstekend explosiebestendig bezit, hoge betrouwbaarheid, compacte structuur, brandkast, milieubescherming, lage trilling, met geringe geluidssterkte, gemakkelijk te installeren en te handhaven.



Verrichtingsvoorwaarden

De omgevingstemperatuur is -15℃~+40℃; Hoogte ≤1KM; en maandelijkse gemiddelde luchtvochtigheid ≤90% (als de temperatuur 25℃ is).



Brede Toepassing

Deze reeks van motor kan wijd worden toegepast om verschillende soorten algemene machines, zoals compressor, waterpomp, maalmachine, windas te drijven, snijmachine, transportbanden etc. centrifugeren. YB2, YBX2-de explosiebestendige asynchrone motor in drie stadia van de reekshoogspanning kan uitstekende drijfmacht altijd verstrekken en aan de behoefte van de klant goed voldoen geen kwestie in binnen, openlucht, plateau, vochtig-hittetype of andere arbeidsvoorwaarden.



Profielvertoning

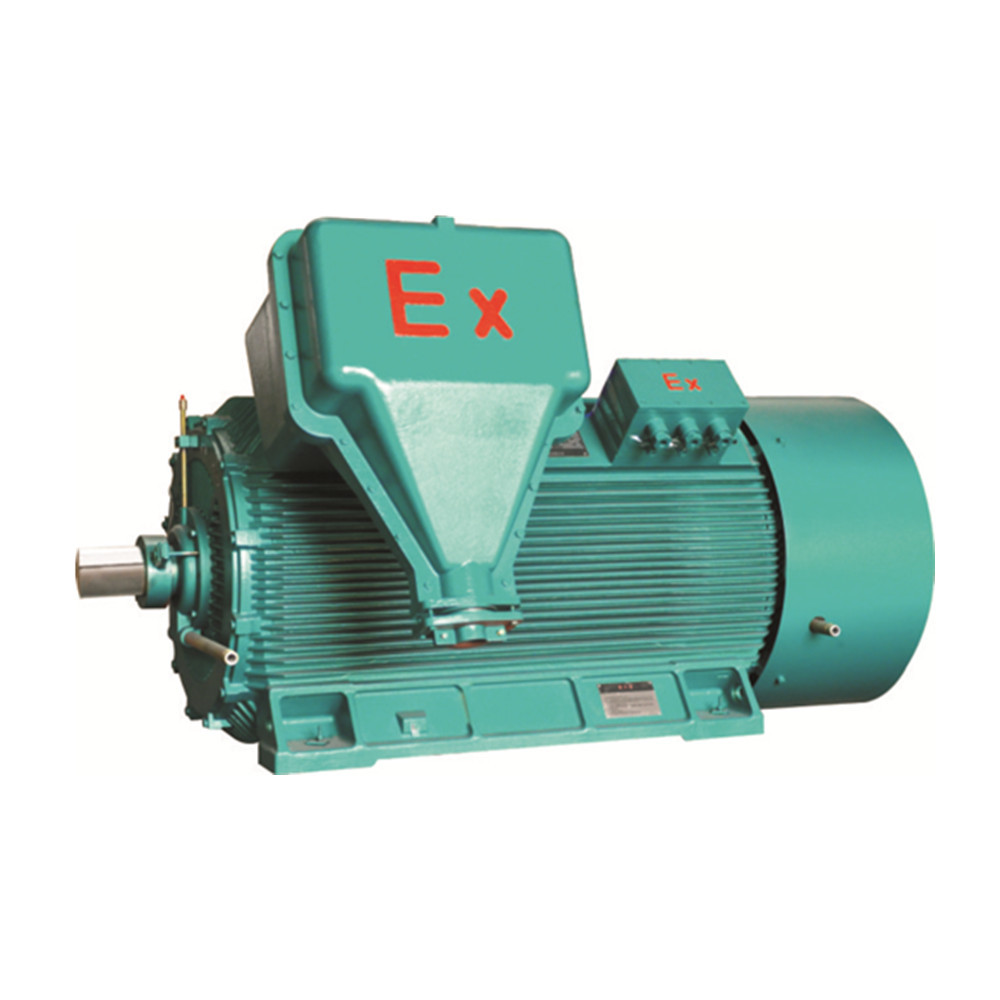

Explosiebestendig de Motorenh355 H560 Kader van YBX2 3551-2 IMB3 HV 0

Beschikbare Soorten YBX2



Type



kW

Geschatte Macht



A

Geschatte Stroom



r/min

Snelheid



%

Efficiency



Cosφ

Machtsfactor



Gesloten Torsie

Geschatte Torsie



Gesloten

Huidig

Geschatte Stroom



Max. Torsie

Geschatte Torsie



Ogenblik van Inertie

kg•m2





Ladingsogenblik van Inertie

kg•m2





Gewicht

Kg
Synchrone Snelheid 3000 r/min
Ybx2-3551-2 185 22.8 2985 93.0 0,84 0,7 7.0 2.0 3 12 2085
Ybx2-3552-2 200 24.6 2985 93.2 0,84 0,7 7.0 2.0 3 13 2135
Ybx2-3553-2 220 27.0 2985 93.3 0,84 0,7 7.0 2.0 4 14 2180
Ybx2-3554-2 250 30.7 2985 93.4 0,84 0,7 7.0 2.0 4 16 2290
Ybx2-3555-2 280 33.5 2985 93.6 0,86 0,7 7.0 2.0 5 17 2320
Ybx2-4001-2 315 37.5 2985 93.9 0,86 0,7 7.0 2.0 6 19 3030
Ybx2-4002-2 355 42.2 2985 94.1 0,86 0,7 7.0 2.0 6 21 3125
Ybx2-4003-2 400 47.4 2985 94.5 0,86 0,7 7.0 2.0 7 23 3235
Ybx2-4004-2 450 53.2 2985 94.7 0,86 0,7 7.0 2.0 7 26 3250
Ybx2-4501-2 500 58.2 2985 95.0 0,87 0,7 7.0 2.0 8 28 3520
Ybx2-4502-2 560 65.1 2985 95.1 0,87 0,7 7.0 2.0 8 31 3590
Ybx2-4503-2 630 73.2 2985 95.2 0,87 0,7 7.0 2.0 9 34 3755
Ybx2-4504-2 710 82.4 2985 95.3 0,87 0,7 7.0 2.0 9 37 3830
Ybx2-5001-2 800 91.5 2985 95.6 0,88 0,7 7.0 2.0 17 41 5420
Ybx2-5002-2 900 102.8 2985 95.7 0,88 0,7 7.0 2.0 18 45 5565
Ybx2-5003-2 1000 114.1 2985 95.8 0,88 0,7 7.0 2.0 19 48 5725
Ybx2-5004-2 1120 127.7 2985 95.9 0,88 0,7 7.0 2.0 21 52 5895
Ybx2-5601-2 1250 140.6 2985 96.1 0,89 0,7 7.0 2.0 30 56 8100
Ybx2-5602-2 1400 157.3 2985 96.2 0,89 0,7 7.0 2.0 32 61 8180
Ybx2-5603-2 1600 179.6 2985 96.3 0,89 0,7 7.0 2.0 35 66 8250
Synchrone Snelheid 1500 r/min
Ybx2-3551-4 185 22.7 1485 93.4 0,84 0,8 6.5 2.0 6 67 2420
Ybx2-3552-4 200 24.5 1485 93.6 0,84 0,8 6.5 2.0 6 72 2485
Ybx2-3553-4 220 26.9 1485 93.7 0,84 0,8 6.5 2.0 7 78 2545
Ybx2-3554-4 250 30.5 1485 93.8 0,84 0,8 6.5 2.0 7 87 2630
Ybx2-3555-4 280 34.2 1485 93.9 0,84 0,8 6.5 2.0 8 97 2685
Ybx2-4001-4 315 37.9 1485 94.1 0,85 0,8 6.5 2.0 9 108 3100
Ybx2-4002-4 355 42.6 1485 94.3 0,85 0,8 6.5 2.0 10 120 3195
Ybx2-4003-4 400 48.0 1485 94.4 0,85 0,8 6.5 2.0 11 133 3265
Ybx2-4004-4 450 53.9 1485 94.6 0,85 0,8 6.5 2.0 12 147 3350
Ybx2-4501-4 500 59.0 1485 94.8 0,86 0,8 6.5 2.0 15 161 3935
Ybx2-4502-4 560 66.0 1485 95.0 0,86 0,8 6.5 2.0 16 178 3980
Ybx2-4503-4 630 74.0 1485 95.2 0,86 0,8 6.5 2.0 18 197 4145
Ybx2-4504-4 710 83.3 1485 95.4 0,86 0,8 6.5 2.0 19 218 4310
Ybx2-5001-4 800 93.7 1485 95.5 0,86 0,8 6.5 2.0 36 241 5810
Ybx2-5002-4 900 105.3 1485 95.6 0,86 0,8 6.5 2.0 38 266 5980
Ybx2-5003-4 1000 116.9 1485 95.7 0,86 0,8 6.5 2.0 40 290 6125
Ybx2-5004-4 1120 130.8 1485 95.8 0,86 0,8 6.5 2.0 41 318 6220
Ybx2-5601-4 1250 144.0 1485 96.0 0,87 0,7 6.5 2.0 65 347 8280
Ybx2-5602-4 1400 161.3 1485 96.0 0,87 0,7 6.5 2.0 70 380 8580
Ybx2-5603-4 1600 184.1 1485 96.1 0,87 0,7 6.5 2.0 77 421 8920
Synchrone Snelheid 1000 r/min
Ybx2-3553-6 160 20.7 988 93.0 0,80 0,8 6.0 2.0 7 157 2515
Ybx2-3554-6 185 23.9 988 93.2 0,80 0,8 6.0 2.0 8 180 2590
Ybx2-3555-6 200 25.8 988 93.4 0,80 0,8 6.0 2.0 9 193 2680
Ybx2-4001-6 220 27.6 988 93.5 0,82 0,8 6.0 2.0 13 210 3080
Ybx2-4002-6 250 31.3 988 93.7 0,82 0,8 6.0 2.0 14 236 3150
Ybx2-4003-6 280 35.0 988 93.9 0,82 0,8 6.0 2.0 15 262 3210
Ybx2-4004-6 315 39.2 988 94.2 0,82 0,8 6.0 2.0 16 291 3270
Ybx2-4501-6 355 43.6 988 94.4 0,83 0,8 6.0 2.0 29 325 3940
Ybx2-4502-6 400 49.1 988 94.4 0,83 0,8 6.0 2.0 31 361 4075
Ybx2-4503-6 450 55.1 988 94.7 0,83 0,8 6.0 2.0 33 401 4215
Ybx2-4504-6 500 61.0 988 95.0 0,83 0,8 6.0 2.0 36 441 4370
Ybx2-5001-6 560 68.3 988 95.1 0,83 0,8 6.0 2.0 47 487 5860
Ybx2-5002-6 630 76.7 988 95.2 0,83 0,8 6.0 2.0 50 540 6030
Ybx2-5003-6 710 86.3 988 95.4 0,83 0,8 6.0 2.0 54 600 6240
Ybx2-5004-6 800 97.1 988 95.5 0,83 0,8 6.0 2.0 59 666 6465
Ybx2-5601-6 900 107.8 988 95.6 0,84 0,7 6.0 2.0 100 737 8170
Ybx2-5602-6 1000 119.7 988 95.7 0,84 0,7 6.0 2.0 110 806 8460
Ybx2-5603-6 1120 133.9 988 95.8 0,84 0,7 6.0 2.0 115 888 8755
Ybx2-5604-6 1250 149.2 988 96.0 0,84 0,7 6.0 2.0 120 974 9060
Synchrone Snelheid 750 r/min
Ybx2-4001-8 160 21.8 743 92.9 0,76 0,8 5.5 2.0 14 317 3130
Ybx2-4002-8 185 25.2 743 93.1 0,76 0,8 5.5 2.0 15 362 3200
Ybx2-4003-8 200 26.8 743 93.3 0,77 0,8 5.5 2.0 16 389 3260
Ybx2-4004-8 220 29.4 743 93.4 0,77 0,8 5.5 2.0 17 424 3320
Ybx2-4501-8 250 33.0 743 93.5 0,78 0,8 5.5 2.0 26 477 3745
Ybx2-4502-8 280 36.9 743 93.7 0,78 0,8 5.5 2.0 29 529 3905
Ybx2-4503-8 315 41.4 743 93.9 0,78 0,8 5.5 2.0 32 589 4060
Ybx2-4504-8 355 46.6 743 94.0 0,78 0,8 5.5 2.0 36 657 4270
Ybx2-5001-8 400 51.7 743 94.2 0,79 0,8 5.5 2.0 62 732 5685
Ybx2-5002-8 450 58.1 743 94.3 0,79 0,8 5.5 2.0 66 814 5815
Ybx2-5003-8 500 63.4 743 94.8 0,80 0,8 5.5 2.0 69 895 5990
Ybx2-5004-8 560 71.0 743 94.9 0,80 0,8 5.5 2.0 73 991 6130
Ybx2-5601-8 630 78.8 743 95.0 0,81 0,7 5.5 2.0 125 1100 7610
Ybx2-5602-8 710 88.8 743 95.0 0,81 0,7 5.5 2.0 131 1224 7915
Ybx2-5603-8 800 99.8 743 95.2 0,81 0,7 5.5 2.0 137 1360 8205
Ybx2-5604-8 900 112.2 743 95.3 0,81 0,7 5.5 2.0 145 1508 8495

Nota: De motorefficiency wordt bepaald door de methode van geadviseerde waarde voor verdwaald verlies. De massa van de motor is de theoretische waarde, die van de werkelijke waarde afwijkt.
